電動汽車充電樁用充電電纜

面對日益嚴峻的能源、環境、氣候變化，發展新能源動力汽車已經逐步成為全球共識。電動汽車作為解決方案之一，其普及將對新能源應用以及交通系統產生積極而又深遠的影響，電動汽車充電用電纜用于電動汽車與電源的充電連接，是電動汽車傳導充電系統的關鍵設備之一，該類產品性能的優劣對電動汽車的安全可靠運行將產生直接的影響。

一、執行標準：GB/T33594 、2PFG1908、CQC1103-CQC1105

二、產品特性： 充電樁用(yong)電纜使(shi)用(yong)特(te)種原材料(liao)及(ji)特(te)殊生產工藝， 質量可靠、使(shi)用(yong)壽命長。具(ju)有耐(nai)磨、耐(nai)碾(nian)壓、抗彎曲扭(niu)轉、耐(nai)酸(suan)堿、耐(nai)溶劑、耐(nai)高低(di)溫(wen)等特(te)性。

1、導體類型：導體(ti)采用多股鍍(du)錫或不(bu)鍍(du)錫無氧銅(tong)絲絞(jiao)合而(er)成(cheng)，柔(rou)韌性強、導電(dian)率良好。

2、絕緣特性：根據客戶要(yao)求可采用特(te)種改性(xing)TPE、TPV 彈性(xing)體(ti)材(cai)料或乙丙橡(xiang)膠(jiao)或聚氨酯TPU 材(cai)料。 具有(you)耐(nai)油、耐(nai)水耐(nai)腐蝕、耐(nai)高低(di)溫、耐(nai)磨、耐(nai)碾壓(ya)、機械強度較(jiao)高、阻燃(ran)、化學穩定(ding)性(xing)及介電性(xing)能優(you)良(liang)，產品(pin)性(xing)能佳(jia)，使用安全性(xing)高，使用壽命長(chang)的特(te)點。

3、適用環境溫度：

4、適用范圍：用(yong)于連接電(dian)(dian)動汽(qi)車充電(dian)(dian)裝置與(yu)充電(dian)(dian)基礎設(she)施，從而對電(dian)(dian)動汽(qi)車進行電(dian)(dian)力傳輸，并配備一定數量的信號(hao)線(xian)、控(kong)制(zhi)線(xian)、電(dian)(dian)源(yuan)輔助線(xian)等(deng)來確保整個充電(dian)(dian)過程控(kong)制(zhi)準確、操作安全可靠。

5、使用特性：

充(chong)電(dian)樁電(dian)纜可(ke)在室(shi)內或室(shi)外使(shi)用(yong)(yong)，室(shi)外使(shi)用(yong)(yong)時充(chong)電(dian)樁電(dian)纜應滿足高(gao)寒、日光、雨水以及汽車用(yong)(yong)油類物質的(de)侵(qin)蝕(shi)，這就要求電(dian)纜具備(bei)適用(yong)(yong)于使(shi)用(yong)(yong)場合的(de)抗紫外線、臭氧、耐(nai)高(gao)低溫和化學侵(qin)蝕(shi)等特(te)殊性能。

    充(chong)電樁電纜在使用(yong)過(guo)程中，會(hui)被頻(pin)繁的(de)拉伸彎(wan)曲或被電動汽車(che)碾壓等外界的(de)機械損傷，所以這(zhe)也(ye)要求充(chong)電樁電纜滿足(zu)特(te)殊的(de)機械性能要求如曲繞、彎(wan)曲、車(che)輛碾壓試(shi)驗等

a、本產(chan)品在充電(dian)過程中(zhong)對電(dian)壓、電(dian)流(liu)等的信號進(jin)行可靠(kao)地控(kong)制和傳輸 ，具有耐(nai)高低(di)溫、防電(dian)磁干擾 、防水耐(nai)油(you)、耐(nai)酸堿、耐(nai)磨(mo)耐(nai)UV等特(te)性。

b、本產品采用特(te)(te)殊的工(gong)藝及材料，具有高(gao)柔(rou)性特(te)(te)點, 最小彎曲半徑為5D，具有良(liang)好的耐曲撓，抗碾壓、抗開裂等特(te)(te)性，便于敷設及使用。

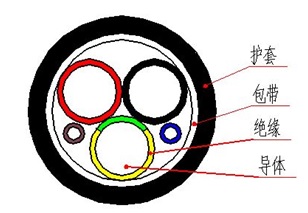

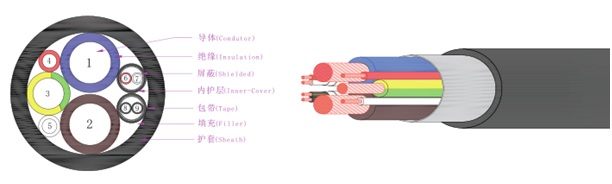

三(san)、產品結構示意(yi)圖例

四、充電電纜型號規(gui)格及線芯對(dui)應連接器接口功能說明

表1：常用充電電纜規格參數表

備注(zhu)：主電纜、輔助電源線(xian)及控制線(xian)芯(xin)不同芯(xin)數及規格、顏色，護套顏色（橙(cheng)色/黑色）均可以根據客(ke)戶的要求及相關標準進行生產(chan)。

表:2   直流充電電纜線芯顏色及功能說明

表3   交流充電電纜線芯顏色及功能說明
