YGZPF-V 鐵氟龍硅橡膠復合屏蔽高壓耐高溫電纜 | -65℃~+250℃ | 3-50KVDC | 鍍銀/鍍錫銅絲導體

[當前欄目：耐高溫電線電纜]????? [發布日期：[2015-07-04]]

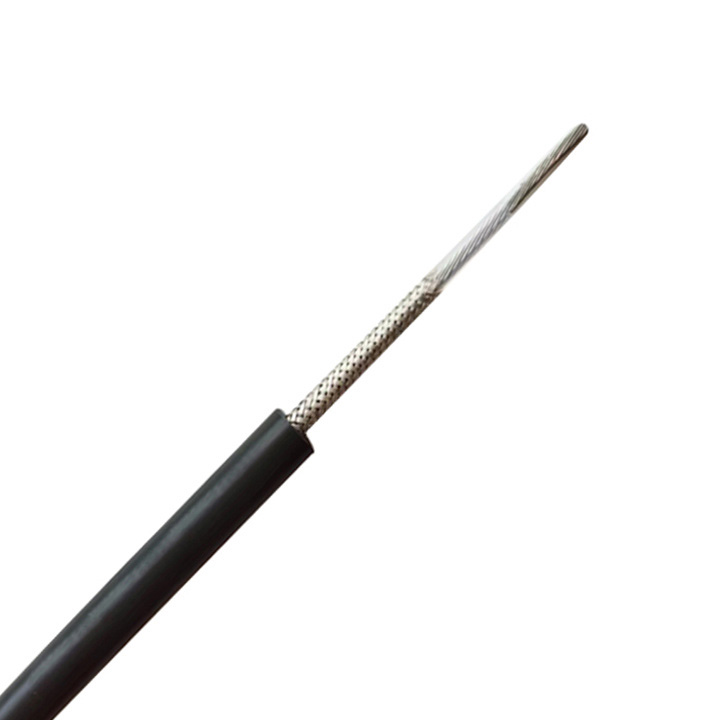

YGZPF-V 鐵氟龍硅橡膠復合屏蔽高壓耐高溫電纜 | -65℃~+250℃ | 3-50KVDC | 鍍銀/鍍錫銅絲導體 第1張


產品概述

YGZPF-V 系列是專為極端環境設計的高性能屏蔽電纜，采用鐵氟龍（FEP/PFA/PTFE）絕緣層+硅橡膠護套復合結構，支持-65℃~+250℃ 寬溫域運行，最高承載50KVDC 直流高(gao)壓。適用于醫療設備、半導(dao)體制(zhi)造、軍工航(hang)天(tian)等(deng)對耐溫性、絕緣強(qiang)度及抗干(gan)擾性要(yao)求嚴苛的(de)領域。

技術標準符合性

認證標準 參數依據
中國國家標準 GB/T 5013.8-2023 額定電壓450/750V及以下硅橡膠絕緣控制電纜
國際安全認證 UL 758/UL 1581（導體材料）、RoHS指令
高壓測試標準 IEC 60502-2 電力電纜耐壓試驗

產品結構與材料特性

1. 分層結構設計

結構層 材料與工藝 核心優勢
導體 絞合鍍銀銅絲/鍍錫銅絲（截面積0.035-6.0mm²） 鍍銀：低電阻(≤525Ω/km)
鍍錫：耐腐蝕
絕緣層 FEP/PFA/PTFE鐵氟龍（厚度0.15-0.50mm） 耐化學腐蝕、介電強度≥20kV/mm
屏蔽層 鍍銀/鍍錫銅絲編織（小截面積≥0.2mm） 屏蔽效率≥90%（1MHz）
護套 硅橡膠（厚度1.5-5.2mm） 耐高溫、抗撕裂、柔韌性佳

2. 關鍵性能參數

  • 耐溫等級：-65℃ ~ +200℃（標準型）/-65℃ ~ +250℃（增強型）

  • 額定電壓：

    • 芯線(xian)：600V AC

    • 護套：3/6/10/15/20/30/40/50KVDC（護(hu)套厚度隨電壓遞增）

  • 導體電阻：3.30~568 Ω/km（20℃, 詳見規格表）

  • 顏色標識：

    • 芯(xin)線：紅/黃/藍/白(bai)/黑/綠/棕/橙/灰(hui)/透明(ming)/雙色（12+選項）

    • 護套(tao)：紅(hong)/黃/藍/白/黑/綠/棕/橙/灰（9色(se)）

工程選型規格表

截面積
(mm²)		 導體結構
(No./mm)		 絕緣厚度
(mm)		 最大芯數 屏蔽厚度
(mm)		 導體直流電阻 (≤Ω/km) 護套厚度 (mm) 對應電壓等級
          鍍錫 | 鍍銀 3kV | 6kV | 10kV | 15kV | 20kV | 30kV | 40kV | 50kV
0.035 7/0.08 0.15 ≤37 ≥0.2 568 | 525 ≥1.5 | ≥1.8 | ≥2.2 | ≥2.5 | ≥2.8 | ≥3.4 | ≥4.0 | ≥4.6
0.05 7/0.10 0.20 ≤37 ≥0.2 356 | 330
0.08 7/0.12 0.20 ≤37 ≥0.2 245 | 227
0.12 7/0.15 0.25 ≤37 ≥0.2 160 | 146
0.20 7/0.20 0.25 ≤37 ≥0.2 90.4 | 83.5
0.35 19/0.16 0.25 ≤37 ≥0.2 53.1 | 49.5
0.50 19/0.18 0.25 ≤37 ≥0.2 36.7 | 36.0
0.75 19/0.23 0.28 ≤19 — 24.6 | 22.7 ≥1.8 | ≥2.1 | ≥2.5 | ≥2.8 | ≥3.1 | ≥3.7 | ≥4.3 | ≥4.9
1.0 19/0.26 0.28 ≤19 — 20.4 | 19.0
1.5 19/0.32 0.32 ≤19 — 12.7 | 11.7
2.0 19/0.37 0.32 ≤19 — 10.0 | 9.45
2.5 19/0.41 0.40 ≤19 — 7.43 | 6.86
4.0 37/0.37 0.40 ≤7 — 4.88 | 4.51 ≥2.1 | ≥2.4 | ≥2.8 | ≥3.1 | ≥3.4 | ≥4.0 | ≥4.6 | ≥5.2
6.0 37/0.45 0.50 ≤7 — 3.30 | 3.05

注：

  1. "—" 表示該截(jie)面積(ji)組(zu)屏(ping)蔽厚度未指(zhi)定(ding)（默認(ren)按小截(jie)面積(ji)組(zu)標(biao)準≥0.2mm執行(xing)）

  2. 護套厚度為最小值要求（單(dan)位：mm），實際值根據(ju)電壓等級增加

  3. 電阻值為(wei)20℃時最大(da)值（符(fu)合(he)GB/T 3956標準）

應用場景與選型指南

1. 典型應用

  • 醫療設備：CT機高壓發生器、X光管電(dian)纜（需50KVDC/4.6-5.2mm護(hu)套(tao)）

  • 工業自動化：機器人關節布線（推薦0.75mm²鍍銀導體(ti)，柔韌抗彎）

  • 能源設備：光伏直流(liu)匯流(liu)箱（選4.0mm²/30KVDC，護套≥4.0mm）

  • 極端環境：航(hang)空發動(dong)機傳(chuan)感器（-65℃工況選PTFE絕緣+硅橡膠護套）

2. 選型四要素

因素 推薦方案
高電壓 ＞30kV選50KVDC型號（護套厚≥4.0mm）
高頻信號 選鍍銀導體（電阻比鍍錫低5%~15%）
緊湊空間 用0.035-0.12mm²細徑電纜（外徑＜2.5mm）
強腐蝕環境 PTFE絕緣+鍍錫導體組合

定制與服務

  • 特殊定制：
    60KVDC超高壓版本（護套厚≥6.0mm）
    阻燃硅橡膠（通過IEC 60332-1垂直燃燒）
    雙(shuang)層銅帶(dai)+編織復合屏蔽(bi)（屏蔽(bi)效率＞95%）
